Изделия выпускаются из конструкционной и литьевой стали, рассчитаны на рабочее давление от 1,6 до 16 МПа и температурный диапазон от -60°C до +425°C в зависимости от материального и климатического исполнения (ГОСТ 15150). Обратные клапаны Ду 100 (КО 100) от производителя «Динамика» относятся к категории промышленной трубопроводной арматуры с защитной функцией.

Ключевые особенности обратных клапанов КО Ду 100:

• Поворотная конструкция. Для данного диаметра используется поворотный тип затвора, обеспечивающий надежное перекрытие потока при изменении его направления.
• Материалы высокой прочности. Производство ведется исключительно из стальных сплавов — углеродистой, хладостойкой или нержавеющей стали. Латунные и чугунные исполнения не производятся.
• Универсальность применения. Клапаны подходят для работы с различными средами: водой, паром, газом, нефтепродуктами, химическими смесями, не агрессивными к материалам корпуса и внутренних элементов.
• Широкий температурный диапазон. В зависимости от выбранной марки стали изделия работают при температурах от -60°C до +425°C, что позволяет использовать их в различных климатических условиях и технологических процессах.
• Высокие показатели давления. Обратные клапаны Ду 100 рассчитаны на рабочее давление от 1,6 до 16 МПа, что соответствует требованиям большинства промышленных систем.

Конструкция

Основные конструктивные элементы:

1. Корпус — изготавливается из конструкционной или литьевой стали в зависимости от требуемых характеристик и условий эксплуатации.
2. Захлопка— поворотный элемент, обеспечивающий перекрытие потока.
3. Ось — на которой закреплен затвор — захлопка.
4. Седло — уплотнительная поверхность для герметичного закрытия, уплотнение затвор / седло, металл по металлу.
5. Крышка — фланец заглушка (характерно для исполнений КОП из литой стали) — обеспечивает доступ к внутренним элементам для обслуживания.

Определяющим названием изделия является затвор — захлопка поворотного типа перекрывающая сечение при снижении давления в трубопроводе, тем самым предотвращая обратный поток. Захлопка закреплена на оси и тут можно выделить три функциональных вида конструкции:

1. Ось захлопки закреплена на корпусе клапана — характерно для литых КОП Ду100 серий 53нж и 76нж (номенклатурная таблица ЦКБА).
2. Ось захлопки закреплена на самом седле клапана, седло вварено внутри прохода — характерно для обратных клапанов Ду100 серии 38нж.

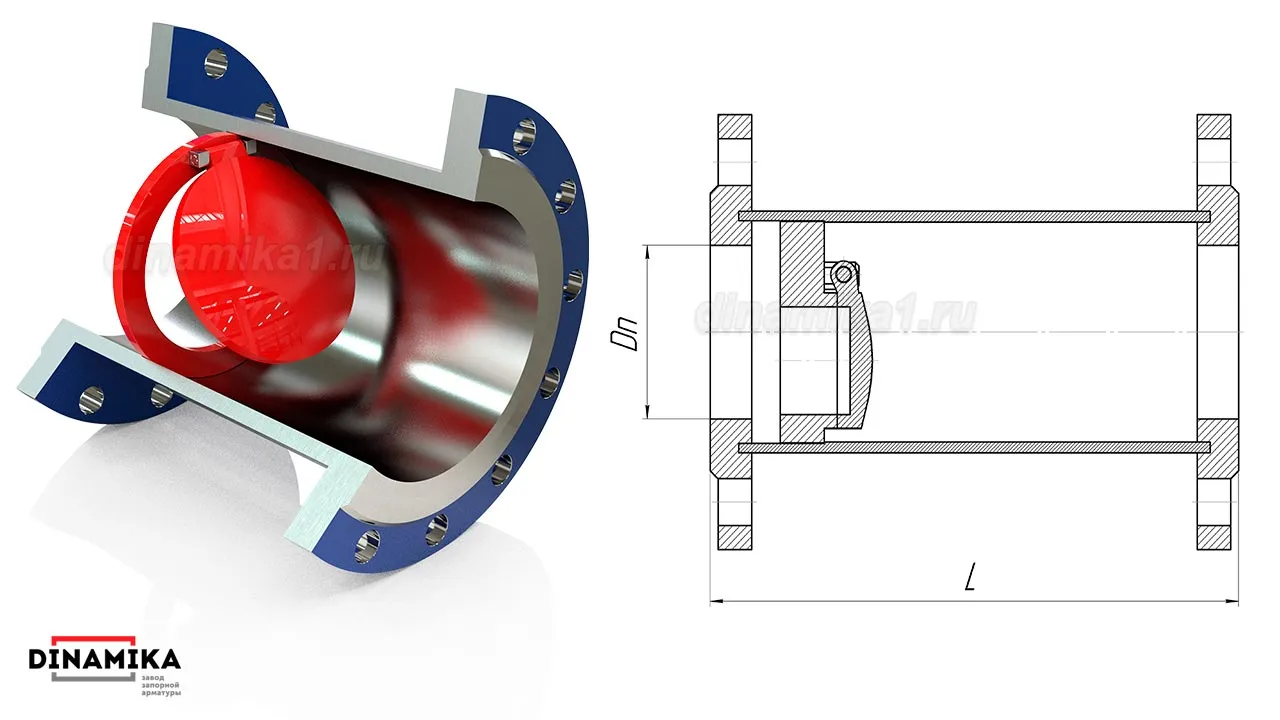

3. Аналогично конструкции из п.2., но более сложная — трубного типа с динамическим упором захлопки. В этом типе конструкции ось захлопки крепится посередине прохода с небольшим смещением, при открытии упор фиксирует положение диска захлопки параллельно потоку проводимой среды — такая конструкция затвора используется у обратных клапанов Dn100 серии 47нж.

Все эти виды конструкций в большей или меньшей степени имеют герметичность затвора класса “B - D” (ГОСТ 9544) в зависмости от конструкции и выполняют главную функцию — при прекращении потока или возникновении обратного движения среды под действием собственного веса и противодавления возвращается в седло, герметично перекрывая проходное сечение.

Технические характеристики

• Условное обозначение: КО Ду 100 (клапан обратный);
• Условный диаметр прохода (Ду): 100 мм;
• Тип конструкции: поворотный;
• Максимальное рабочее давление (Ру): от 1,6 до 16 МПа;
• Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, неагрессивные к материалам клапана.

Материалы изготовления корпусных деталей (сталь) и климатическое исполнение:

1. Сталь углеродистая прокатная ст.20, либо сталь литая 20Л, исполнение У1 (ГОСТ 15150-69) - умеренный климат от -40°C до +40°C.
2. Сталь хладостойкая (легированная) прокатная ст.09г2с, или 20Л литая, исполнение ХЛ (ГОСТ 15150-69) — умеренный и холодный климат от -60°C до +40°C.
3. Сталь нержавеющая (коррозиестойкая) прокатная ст.12Х18Н10Т, или 12Х18Н9ТЛ литая, исполнение УХЛ (ГОСТ 15150-69) — умеренный, холодный климат с повышенной влажностью от -60°C до +40°C, а также исполнение для эксплуатации с высокотемпературными средами и рабочими средами повышенной агрессивности.

Диапазон температур рабочих сред:

• для исполнения У1: от -40°C до +425°C;
• для исполнения ХЛ: от -60°C до +425°C;
• для исполнения УХЛ: от -60°C до +425°C (+565°C специальное исполнение под заказ) .

Тип подключения к трубопроводу:

1. Фланцевый с комплектацией КОФ (комплект обратных фланцев) ГОСТ 33259.
2. Под приварку, под приварку межфланцевый (стяжной конструкции) ГОСТ 16037.

Монтаж односторонний: горизонтальный по направлению среды указывает стрелка на корпусе, вертикальный с направлением подачи среды снизу по стрелке на корпусе (требуется консультация специалиста по подбору, звоните — поможем).
