Клапаны обратные ДУ 250 в Владимире

Обратные клапаны Ду 250 от компании «Динамика» представляют собой надежное решение для защиты промышленных трубопроводных систем от нежелательного реверсивного потока. Главная особенность этого типоразмера — прямоточное сечение прохода, поворотная конструкция затвора с уплотнением без колец (металл-металл), оптимально для большого диаметра трубопроводов.

Производитель изготавливает обратные клапаны 250 из различных марок стали, что позволяет подобрать оптимальное решение в зависимости от условий эксплуатации. Для стандартных условий умеренного климата применяется углеродистая сталь 20, под эксплуатацию в регионах с низкими температурами используется — хладостойкая сталь 09Г2С или 20гл, для агрессивных сред и повышенных требований к коррозионной стойкости — нержавеющие стали 12Х18Н10Т или 12Х18Н9ТЛ.

Конструкция и принцип работы

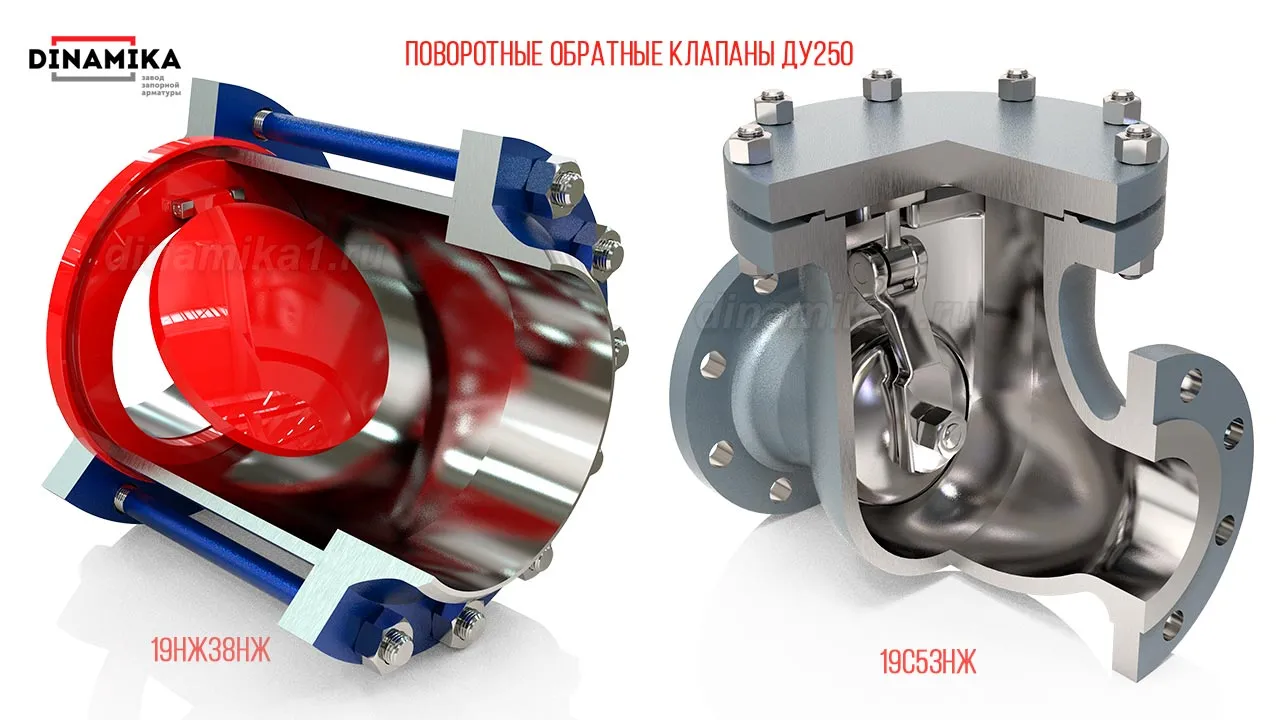

Обратный клапан Ду 250 имеет поворотную конструкцию, которая считается наиболее эффективной для данного диаметра прохода. Принцип работы основан на автоматическом перекрытии потока за счет поворота запорного элемента (захлопки) под действием обратного давления среды.

Корпус клапана изготавливается из конструкционной или литьевой стали в зависимости от требований заказчика и условий эксплуатации. Литьевое исполнение обеспечивает повышенную прочность и надежность при работе в особо сложных промышленных условиях.

Запорный элемент представляет собой диск (захлопку), закрепленный на оси. При прямом потоке рабочей среды диск открывается, обеспечивая свободное прохождение жидкости или газа. При остановке потока или возникновении обратного давления диск автоматически возвращается в исходное положение, перекрывая проходное сечение и предотвращая обратный ток среды.

Конструкция клапана прямоточная, что обеспечивает минимальное гидравлическое сопротивление при открытом положении, что важно для эффективной работы трубопроводной системы и снижения энергозатрат на перекачку среды.

Технические характеристики

• Условный диаметр прохода (Ду): 250 мм;
• Краткое обозначение: КО Ду 250, КОП Dn250;
• Тип конструкции: поворотный;
• Максимальное рабочее давление (Ру): от 1,6 до 16 МПа (в зависимости от исполнения).

Материалы изготовления корпуса (сталь):

1. Углеродистая марки 20.
2. Хладостойкая 09Г2С.
3. Нержавеющая 12Х18Н10Т.
4. Литьевая 20Л.
5. Хладостойкая литьевая 20ГЛ.
6. Нержавеющая литьевая 12Х18Н9ТЛ.

Диапазон рабочих температур:

1. Сталь 20: от -40°C до +425°C (стандартное исполнение).
2. Сталь 09Г2С: от -60°C до +425°C (хладостойкое исполнение ХЛ).
3. Сталь 12Х18Н10Т или 12Х18Н9ТЛ: от -60°C до +425°C (нержавеющее исполнение НЖ).

Тип подключения к трубопроводу:

• фланцевый с комплектацией КОФ (комплект обратных фланцев);
• под приварку;
• межфланцевый под приварку стяжных фланцев.

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси (неагрессивные к материалам клапана)

Области применения: нефтегазовая промышленность, химические производства, промышленные системы трубопроводов, водопроводы и газопроводы промышленного назначения

Как сделать заказ

Завод «Динамика» осуществляет поставки обратных клапанов Ду 250 на условиях оптовых продаж по выгодным ценам. Для оформления заказа необходимо направить запрос с указанием технических требований через форму на сайте компании, по номеру телефона +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru.
