Клапаны обратные ДУ 40 в Владимире

Обратные клапаны Ду 40 от производителя «Динамика» представляют собой надежную защитную арматуру для промышленных трубопроводных систем. Основное назначение устройства — обеспечение одностороннего движения рабочей среды и предотвращение её обратного хода, что критически важно для защиты насосного оборудования, компрессоров, контрольно-измерительных приборов и других дорогостоящих элементов технологических линий.

Особенности подъемных клапанов Dn40 высокого давления заключается:

1. Условный проход 40 мм;
2. Неполный проход имеет сечение в затворе 18 мм;
3. Герметичность затвора “В” ГОСТ 9544-2015.
4. Присоединение муфта / муфта резьбой 1 ½ .
5. Монтаж строго по направлению среды подающейся под затвор указывает маркировка стрелки на корпусе.

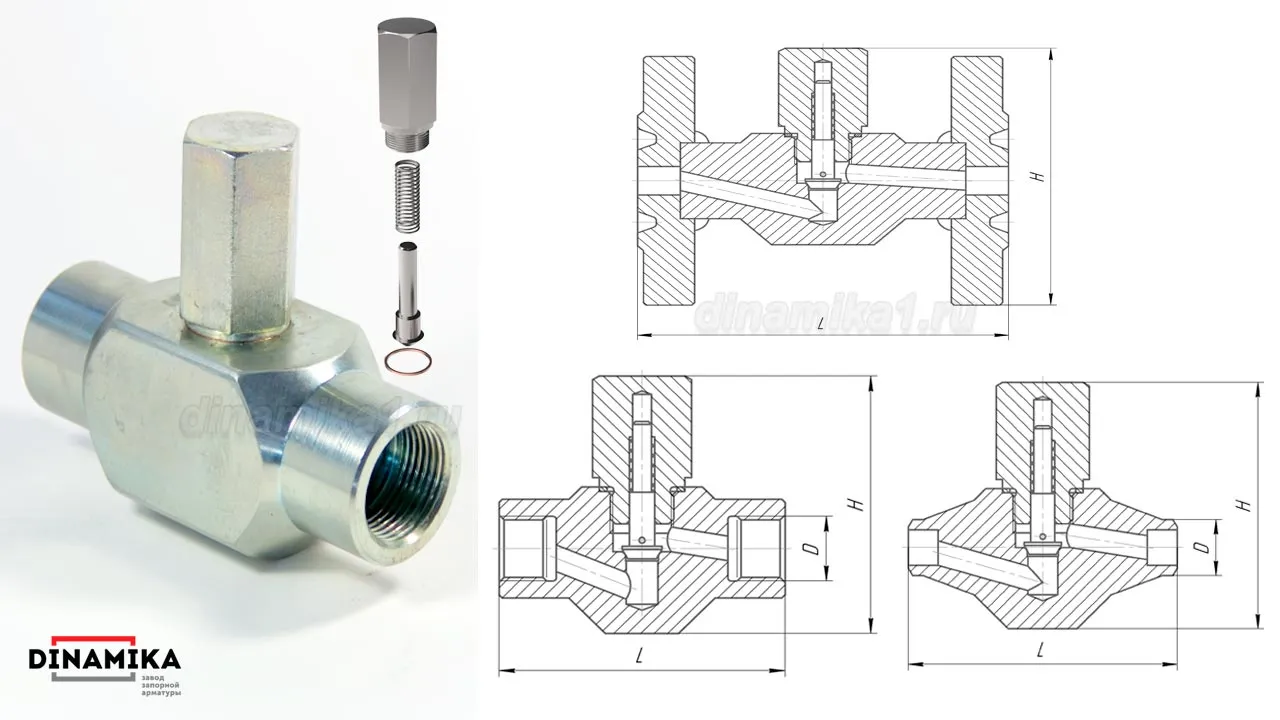

Клапан обратный Ду40 — размеры и вес

Принцип работы

Кратко:

Основа функционала клапана обратного в использовании подъемного пружинного механизма шток-затвора, который обеспечивает быстрое и надежное срабатывание при изменении направления потока или падении давления в системе. Пружина возвращает запорный элемент в исходное положение, герметично перекрывая проход и исключая возможность обратного движения среды.

Подробнее принцип работы основан на перемещении обратного затвора в вертикальном направлении:

• При движении рабочей среды по направлению потока, его давление преодолевает усилие пружины и поднимает запорный элемент, открывая проход для транспортируемой жидкости или газа.
• При снижении давления или изменении направления потока пружина возвращает шток-затвор на седло, обеспечивая герметичное перекрытие прохода.

Клапаны успешно работают со следующими рабочими средами: вода различной температуры, пар, природный и технологический газ, нефтепродукты, а также химические смеси, не агрессивные к материалам изготовления. Это делает продукцию универсальной для широкого спектра промышленных применений.

Конструкция

Конструкция обратного клапана Ду 40 подъемного типа состоит из корпуса, крышки-буксы, запорного элемента, пружины и уплотнительного элемента буксы. Детали конструкции:

• Корпус и крышка выполняются из конструкционной стали методом механической обработки заготовок на станках с ЧПУ, что обеспечивает точность геометрических параметров и качество внутренних поверхностей.
• Шток-затвор изготовлен из высокопрочной НЖ стали — 40х13 или 12х18н10т в зависимости от исполнения корпусных деталей.
• Пружина — сталь 70 - Б2, 12х18н10т, 60С2А, 51ХФА, AISI 302 в зависимости от исполнения и согласования с заказчиком.
• Седло клапана выполняется с прецизионной обработкой уплотнительных поверхностей, что гарантирует герметизацию в закрытом положении максимального класса “В” ГОСТ 9544-2015.
• Уплотнительное кольцо крышка/корпус — медь М3 .

Компактные габариты подъемного клапана Ду 40 позволяют интегрировать его в трубопроводные системы с ограниченным монтажным пространством.

Технические характеристики

• Условный диаметр прохода (Ду): 40 мм
• Изготовление и поставка:

— ТУ 3742-002-27844275-2014,
— соответствие регламентам — ТР ТС 010, 032.

• Тип конструкции: подъемный, пружинный

Общепромышленные обозначения исполнений: 16с48нж, 16лс48нж, 16нж48нж.

• Максимальное давление при эксплуатации (Ру): до 25 МПа
• Класс герметичности (ГОСТ 9544) — “В”

Материалы изготовления корпуса:

1. Углеродистая сталь 20.
2. Хладостойкая сталь 09Г2С.
3. Нержавеющая сталь 12Х18Н10Т.

Диапазон рабочих температур:

1. Сталь 20 (углеродистая): от -40°C до +425°C.
2. Сталь 09Г2С (хладостойкая, исполнение ХЛ): от -60°C до +425°C.
3. Сталь 12Х18Н10Т (нержавеющая, коррозионностойкая, исполнение НЖ): от -60°C до +425°C.

Типы присоединения:

1. Фланцевое в полнокомплектной поставке с КОФ.
2. Резьбовое (муфтовое) — 1 ½ дюйма.
3. Под приварку.

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, не агрессивные к материалам клапана

Области применения: нефтегазовая промышленность, общепромышленные системы трубопроводов, промышленные водопроводы и газопроводы

Как сделать заказ

Обратные клапаны Ду 40 производства компании «Динамика» поставляются оптовыми партиями по безналичному расчету. Для оформления заказа вам необходимо направить заявку с указанием спецификации, материала исполнения, типа присоединения и количества единиц. Подробности по номеру телефона +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru.
