Краны шаровые КШ РУ 250 в Владимире

Шаровые краны РУ 250 класс запорной арматуры изготавливаются в соответствии ТУ и технического регламента EAC ТР ТС 032 с возможностью эксплуатации при повышенных давлениях сред до 25 МПа или 3600 psi. Краны запорного типа разработаны конструкторами завода Динамика специально для эксплуатации в условиях экстремально высоких давлений в общепромышленных и индустриальных системах. Применяется данная в нефтегазовой, химической промышленности и нефтепереработке, для работы с жидкостями, газообразными средами, углеводородными и химическими смесями, водой, паром и сжатым воздухом при температурах от -60°C до +200°C.

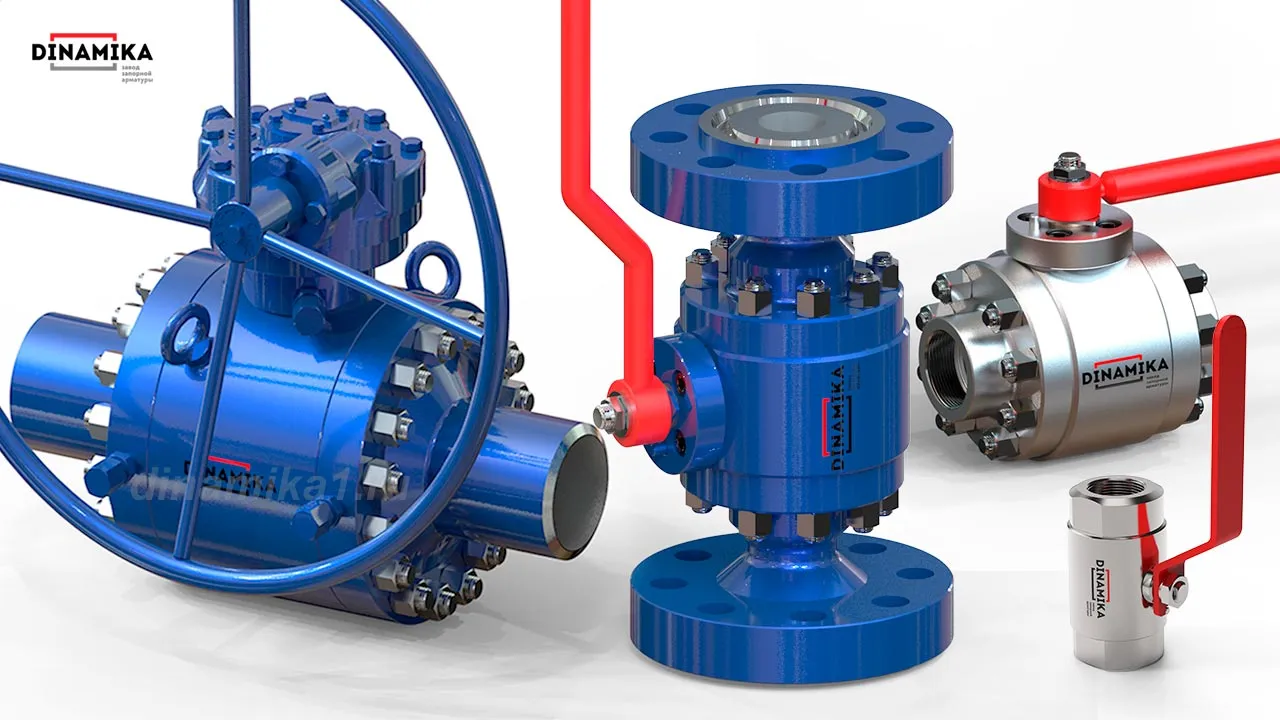

Шаровые краны КШ РУ 250

Таблица номенклатуры — Крашы шаровые Ру 250
Общепромышленное обозначение кранов шаровых Ру250	Заводское обозначние	Присоединение	Условный проход Ду (мм)	Условное давление Ру (PN) кг/см, PSI
11с(лс,нж)01пм	КШД.М	муфтовый резьба от 3,8 до 2х дюймов *	10; 15; 20; 25; 32; 40; 50	25МПа, 250 кг/см, 3600 psi
11с(лс,нж)01пм	КШД.М	муфтовый накидная гайка под установку манометра М20 х1,5; G1/2	15
11с(лс,нж)01пш	КШД.Ш	штуцерный	10; 15; 20; 25; 32; 40; 50
11с(лс,нж)01пф	КШД.Ф	фланцевый** ГОСТ 33259-2015	10; 15; 20; 25; 32; 40; 50
11с(лс,нж)01пп	КШД.П	под приварку ГОСТ 16037-80	10; 15; 20; 25; 32; 40; 50
11с(лс,нж)01ш СШН	КШД.Ш	Штуцерно-ниппельный	10; 15; 20; 25; 32; 40; 50
* Возможно исполнение с любым типом резьбы — G ГОСТ 6357-81; М ГОСТ 24705-2004; К и NPT ГОСТ 6111-52; Rc ГОСТ 6211-81.
** Флацевое исполнение с любым типом уплотнительных поверхностей, комплекуем КОФ и крепежом.

Краны изготавливаются в различных климатических исполнениях по ГОСТ 15150: У1 — умеренный климат (от -40°C до +40°C, исполнение С), ХЛ1 — холодный климат (от -60°C до +40°C, исполнение ЛС), УХЛ — умеренный и холодный климат с повышенной влажностью (от -60°C до +40°C, исполнение НЖ). Это позволяет эксплуатировать арматуру в любых регионах Российской Федерации.

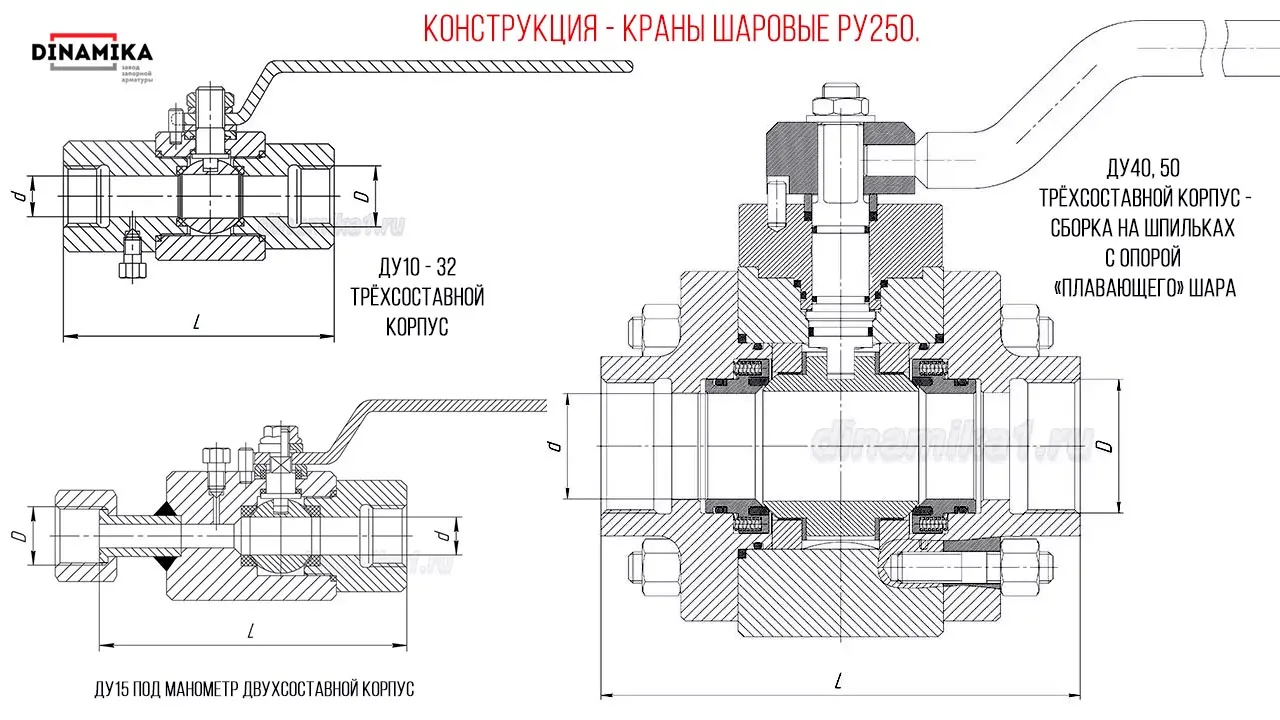

Конструкция шаровых кранов РУ 250

В отличии от кранов на условно низкое давление конструкция шаровых кранов РУ 250 доработана под условия повышенных давлений. Корпус усиленный, присутствует опора шара, сёдла подпружинены и все доработки применимы в зависимости от условного прохода, из ярко выраженных особенностей КШ РУ250 можно выделить:

Стандартно у всех конструкций — двухходовое четвертьоборотное управление.
Конструкция выполняет только запорную функцию без регулировки потока.
Полнопроходная конструкция обеспечивает минимальное гидравлическое сопротивление, позволяет обслуживать трубопровод автоматизированными средствами диагностики без демонтажа крана, а также разрешает эксплуатацию на линиях, где требуется прямолинейность потока и запрещено сужение сечения трубопровода.
Корпус разборный усиленный духсоставной или трехсоставной т.е. состоит из двух или трёх деталей. Разборная конструкция позволяет производить ремонт и замену уплотнительных элементов
Какая сборка деталей в корпус:
— резьбовая у КШ Ду10, 20, 25, 32;
— на стяжных шпильках (шпилечная) у КШ Ду 40, 50.
Шар “плавающий” только у кранов условного прохода 50 мм, т.е. сёдла шара подпружинены для равномерного распределения давления.
Опора шара присутствует только в конструкции КШ Ру250 Ду50.
Конструкция Ру250 Ду15 под монтаж манометра корпус снабжён дренажем — болт спускной остаточного давления, а также возможное исполнение присоединения с накидной гайкой М20х1,5 или g1/2.

Шаровые краны КШ РУ 250

Управление: Шаровой затвор и двухходовое управление ручкой позволяют открывать или закрывать поток среды при повороте на 90 градусов. Стандартное исполнение — ручное управление с помощью рукоятки, либо редуктором. Для автоматизации технологических процессов возможно изготовление кранов с электроприводом под заказ (четвертьоборотный электропривод). Изготовление кранов с электроприводом является специальным исполнением и имеет длительный срок производства.

Технические характеристики КШ Ру250

Условный диаметр (Ду): от 15 до 50 мм;
Рабочее давление (РУ): 250 бар (25 МПа);
Температура рабочей среды: от -60°C до +200°C.

Тип соединения:

фланцевое с комплектацией КОФ;
резьбовое (резьба любого типа по согласованию);
сварное (под приварку в стык);
СШН (штуцерно ниппельное — ниппель под приварку к бесшовным трубам).

Материал корпуса: углеродистая сталь 20 или 09г2С, нержавеющая сталь 12х18н10т.

Уплотнение: фторопласт, PEEK, Девлон, нитриловая резина (уплотнения согласуются индивидуально с учётом спецификации условий эксплуатации).

Управление: ручное, редуктор, автоматическое (электропривод).

Класс герметичности: Класс «А».

Назначенный срок службы: до 30 лет.

Климатическое исполнение: У1, ХЛ1, УХЛ (по ГОСТ 15150).

Соответствие стандартам: ЕАС, ТР ТС 012, 032.

Как сделать заказ

Краны шаровые РУ 250 можно заказать оптом напрямую на заводе «Динамика». Прямое сотрудничество с производителем позволяет получить консультации конструкторского отдела и доставку в ваш регион. Для оформления заявки свяжитесь с нами по телефону +7 843 211 55 11 или отправьте запрос на электронную почту info@dinamika1.ru.
