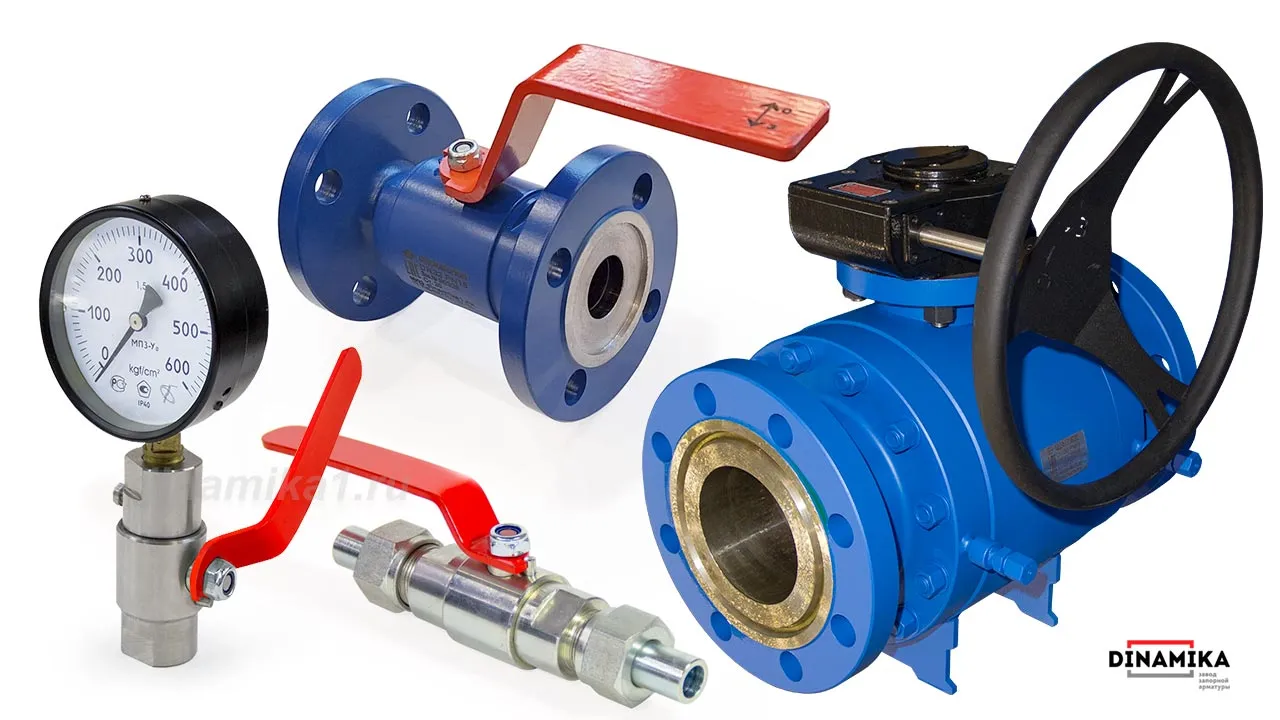

Краны шаровые КШ РУ 63 в Владимире

Шаровые краны Ру63 — это промышленная запорная арматура с шаровым затвором, предназначенная для перекрытия потока рабочих сред в трубопроводных системах при рабочем давлении 6,3 МПа (63 бар), класса герметичности «А» по ГОСТ 9544.

Описание:

• Производитель: Завод «Динамика» производит двухходовые стальные краны для эксплуатации в нефтегазовой, химической и общепромышленной отраслях.
• Особенность материалов исполнения: Изделия изготавливаются из отечественной стали, матетериалы уплотнений подбираются под спецификацию заказчика индивидуально.
• Особенность конструкции: Продукция имеет разборную конструкцию в двусоставном или трёх-составном корпусе с полнопроходным сечением, плавающий шар — затвор с подпружиненными уплотнениями у больших диаметров.
• Изделие ремонтопригодное обеспечивается при необходимости ремкомплектами.
• Особенность управления: В стандартном исполнении управление ручное двухходовое (ручка), под заказ исполнение с редуктором либо с четверть оборотным электроприводом.

Промышленное назначение

Шаровые краны Ру 63 от завода «Динамика» относятся к категории запорной трубопроводной арматуры высокого давления и предназначены исключительно для промышленного применения, обеспечивающей полное открытие или закрытие потока.

Краны используются в нефтепереработке, химической промышленности, на объектах нефтегазового комплекса. Изделия работают с водой, паром, сжатым воздухом, химическими смесями, углеводородами и другими средами, не агрессивными к материалам крана.

Климатическое исполнение и материалы изготовления

Продукция адаптирована под различные климатические условия согласно ГОСТ 15150 (в зависимости от исполнения):

• У1 (С) — умеренный климат, от -40°C до +40°C, углеродистая конструкционная сталь 20 для стандартных условий;
• ХЛ1 (ЛС) — холодный климат, от -60°C до +40°C хладостойкая сталь 09Г2С для отрицательных температур;
• УХЛ (НЖ) — умеренный и холодный климат с повышенной влажностью, нержавеющая коррозионностойкая сталь 12х18н10т для агрессивных сред.

Конструкция и принцип работы

Шаровые краны Ру63 имеют разборную конструкцию корпуса который изготавливается из конструкционной горячекатанной стали и в который заложена прочность к повышенным нагрузкам - давление до 6,3 МПа. В зависимости от условного прохода корпус двусоставного или трехсоставного типа, с подпружиненными уплотнениями шара или без, с опорой шара или без.

Внутри корпуса размещён шаровой затвор — шар с проходным отверстием, диаметр которого соответствует внутреннему диаметру трубопровода. Это обеспечивает минимальное гидравлическое сопротивление.

Шток соединяет шар с управляющей рукояткой. При повороте ручки на 90 градусов, вращательный момент передается на шток, который поворачивает на четверть оборота шар открывает или закрывает полнопроходное сечение в затворе.

Уплотнительная система

Герметичность обеспечивает:

1. ENP — никель-фосфорное покрытие шара;
2. Уплотнительные элементы шара — седла из фторопласта, PEEK, девлона, полиуретан.
3. Уплотнения штока — полиуретан, фторопласт, резина.

Для обеспечения долгосрочной эксплуатации в рамках гарантийных обязательств вышеуказанные типы уплотнений подбираются и согласуются спецификацией поставки с учётом эксплуатационного режима, типа и температуры рабочей среды, а также климатических условий.

Управление

Стандартное исполнение — ручное управление рукояткой. Возможно изготовление с редуктором или четвертьоборотным электроприводом под заказ.

Технические характеристики

• Рабочее давление (Ру): 6,3 МПа (63 бар);
• Температура рабочей среды: от -60°C до +200°C;
• Условный диаметр прохода (Ду): от 15 до 250 мм;
• Тип конструкции: разборная — кран ремонтопригодный.;
• Тип затвора: шаровой, полнопроходной;
• Рабочие среды: вода, пар, сжатый воздух, нефть, газ, химические смеси, углеводороды;
• Класс герметичности: «А» по ГОСТ 9544;
• Климатическое исполнение: У1 (С), ХЛ1 (ЛС), УХЛ (НЖ) по ГОСТ 15150;
• Материал корпуса: углеродистая конструкционная сталь, хладостойкая сталь, нержавеющая коррозионностойкая сталь;
• Уплотнительные материалы: фторопласт, PEEK, девлон (в зависимости от спецификации поставки);
• Тип присоединения: фланцевое, резьбовое, сварное, ниппельное СШН;
• Управление: ручное (рукоятка), редуктор, электрическое (под заказ);
• Назначенный срок службы: до 30 лет;
• Соответствие стандартам ЕАС: ТР ТС 012, ТР ТС 032.

Как сделать заказ

Краны шаровые Ру 63 можно заказать напрямую на заводе «Динамика». Для оформления заявки свяжитесь со специалистами компании по телефону +7 843 211 55 11 или отправьте запрос на электронную почту info@dinamika1.ru. Индивидуальный менеджер поможет подобрать оптимальную конфигурацию под ваши требования, скорректирует цены и комплектацию под монтаж, организует доставку в ваш регион.
